Комплекс «Орион-Ц»

Орион-Ц


Описание

Назначение
Комплекс «Орион-Ц» предназначен для дуплексного обмена звуковой, телевизионной и служебной информацией с РС МКС и пилотируемыми транспортными кораблями «Союз МС», «Прогресс МС».

Комплекс "Орион-Ц" обеспечивает:
– формирование и передачу цифрового транспортного потока с теле- визионной, звуковой и символьной информацией в частотных полосах от 458,45 МГц до 462,45 МГц, либо от 418,45 до 422,45 МГц прием цифрового транспортного потока со звуковой и символьной информацией в частотной полосе от 418,45 МГц до 422,45 МГц, либо 458,45 до 462,45 МГц;
– передача и прием информации может производиться одновременно: дуплексный режим обмена), раздельно: только прием или только передача;
– предсеансовый диагностический контроль исправного состояния аппаратуры;

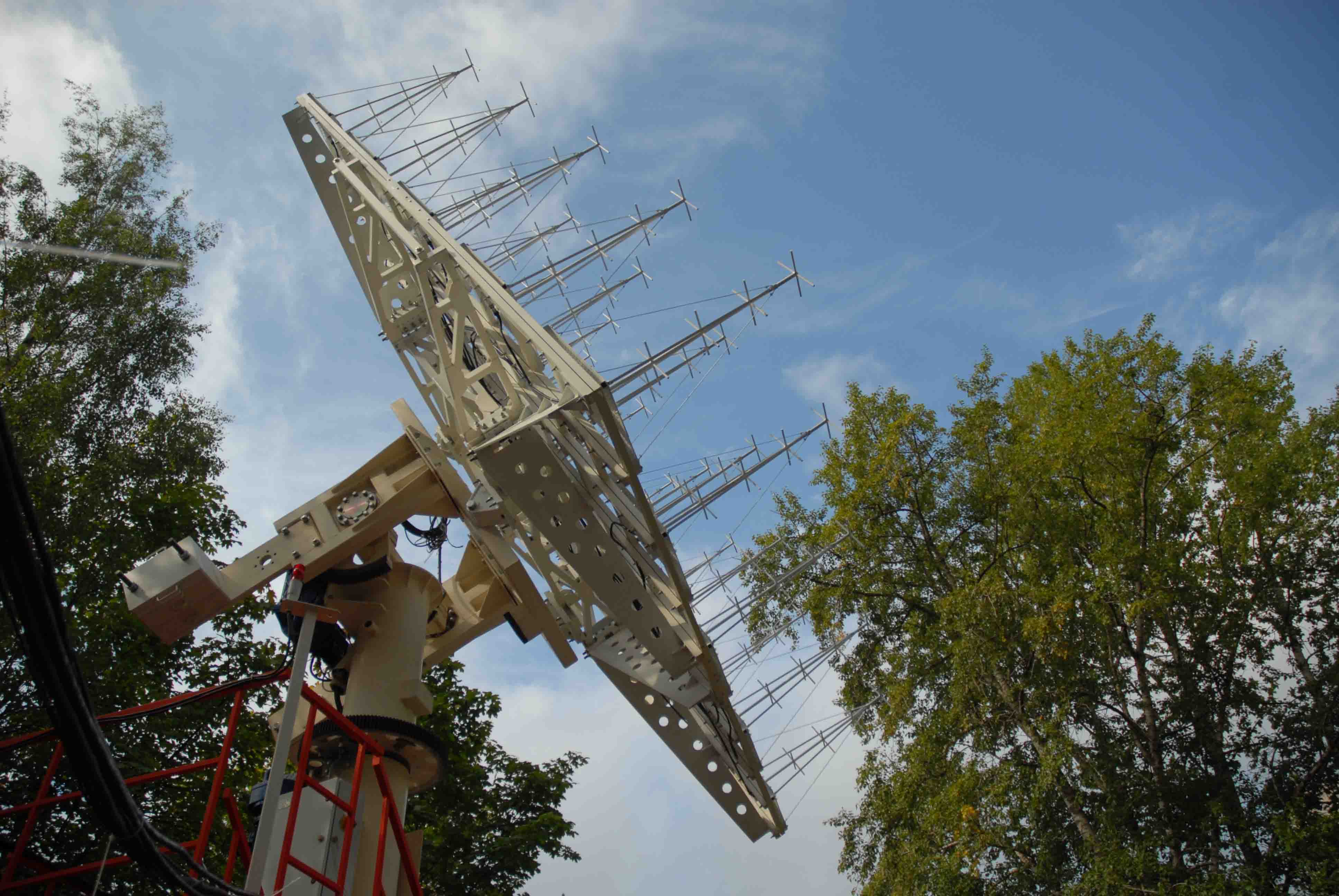

– управление антенной системой в программном режиме (наведение по заранее рассчитанным координатам) в диапазоне углов: по азимуту от минус 270° до плюс 270°, по углу места от 0 до 90°;
– максимальную скорость наведения антенной системы:
по азимуту – не менее 9 °/с,
по углу места – не менее 6 °/с;
– точность наведения системы в заданные координаты не ниже 15;
– погрешность наведения антенной системы не более 30 при слежении в программном режиме с максимальными скоростями;
– синхронизация аппаратуры осуществляется по сигналам GPS или ГЛОНАСС.

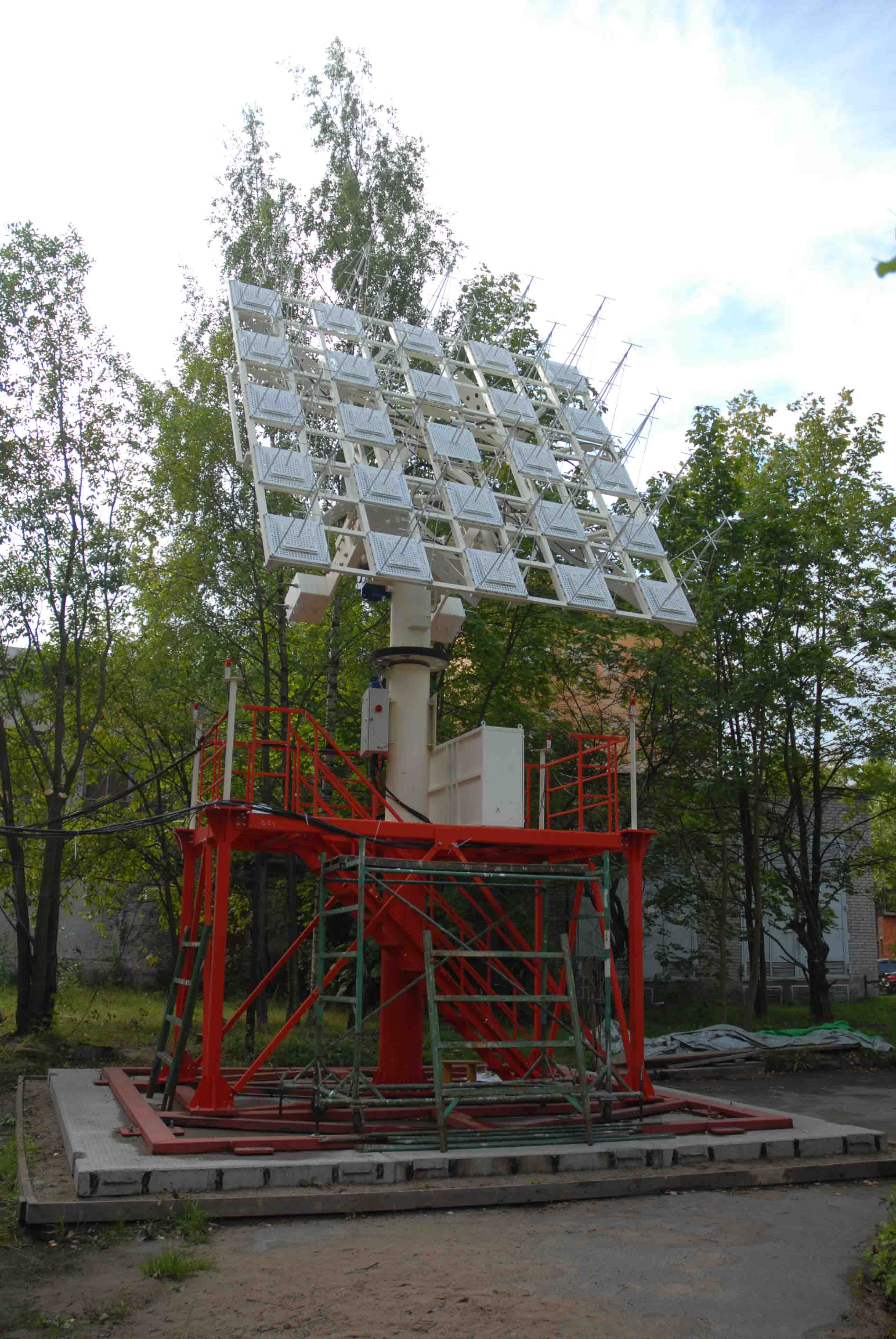

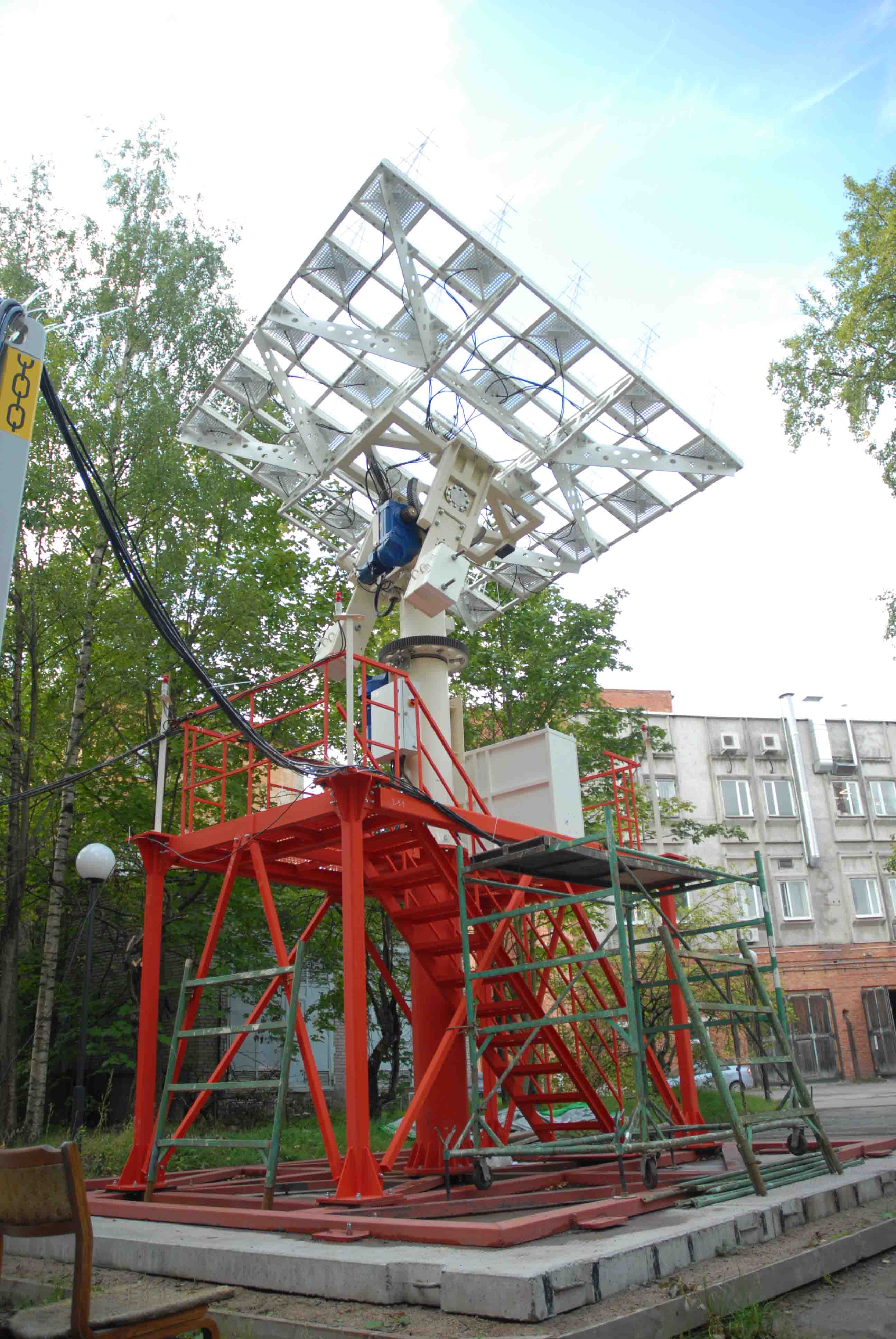

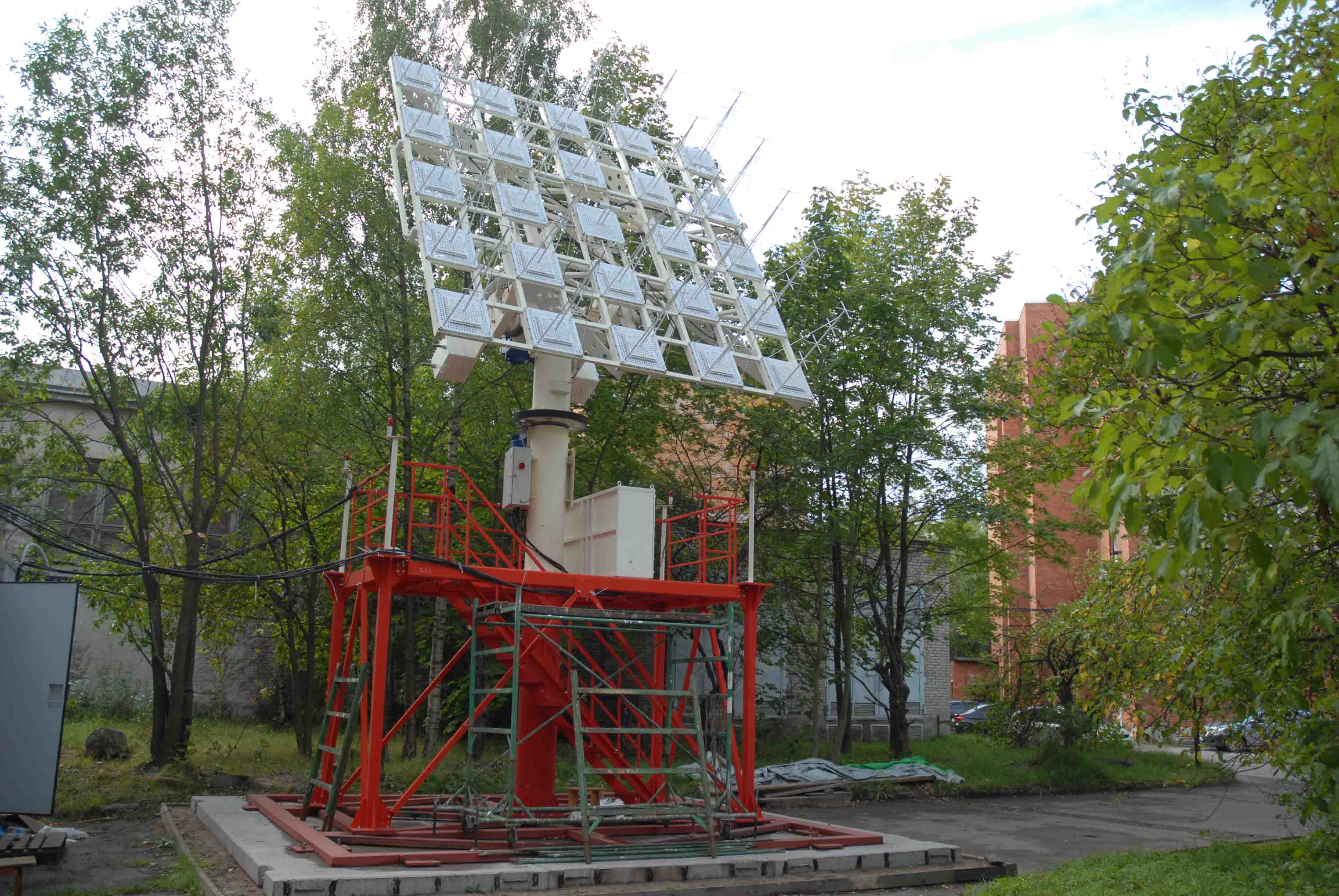

Приемо-передающий комплекс является однопозиционным, приемо-передающая аппаратура расположена в обогреваемом контейнере на мачте под антенной комплекса.

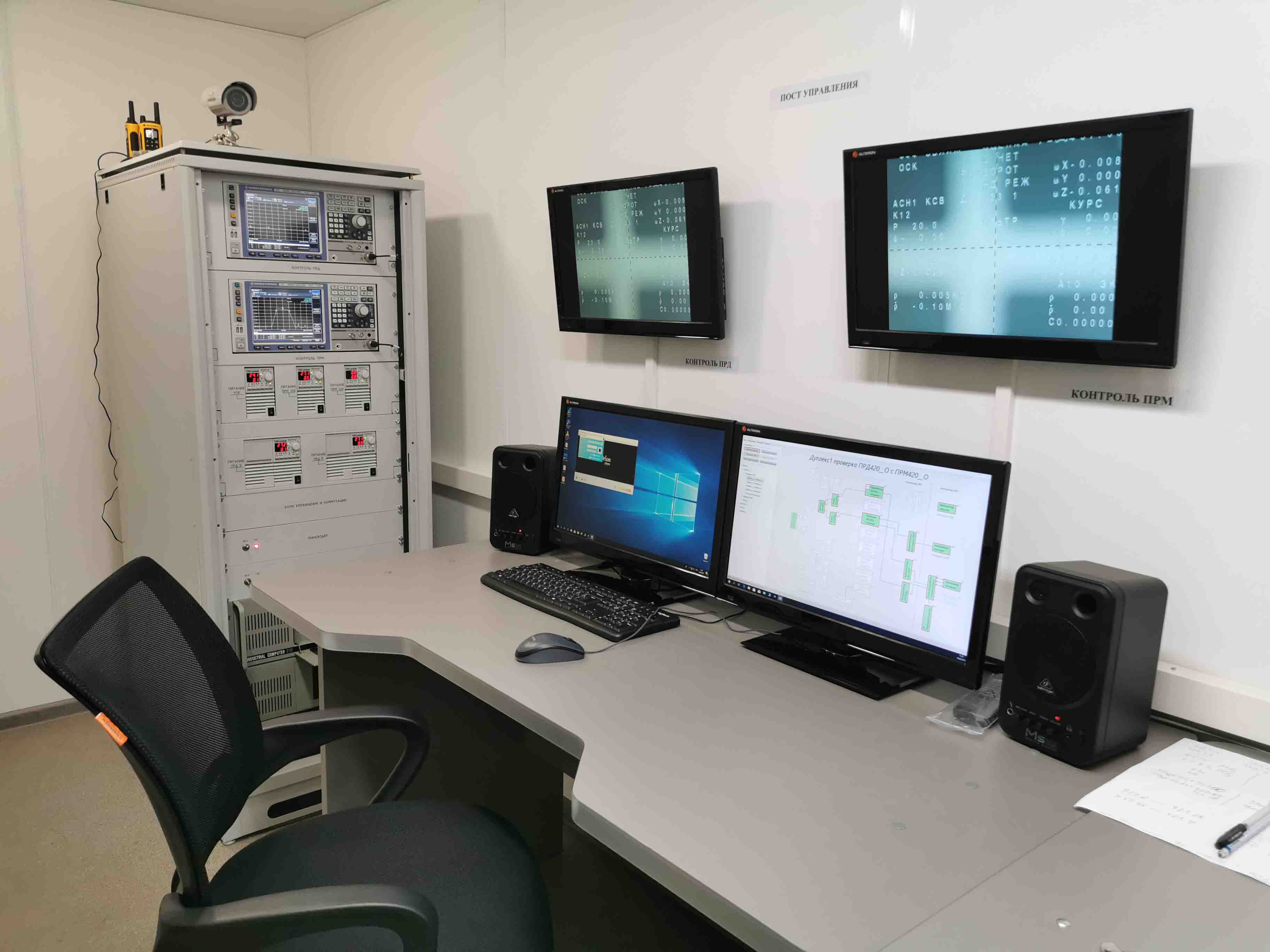

Аппаратура управления располагается в технологическом контейнере, обору- дованном системами жизнеобеспечения. Комплекс управляется расчетом из двух операторов. Существует возможность модификации комплекса с целью дистанционного управления.


Документация

Наименование документа Ссылка для просмотра
Брошюра "Орион-Ц" DOC
