Комплекс измерительной аппаратуры для мониторинга качества работы цифрового телевизионного вещания С-2000

Описание

Комплекс измерительного оборудования для мониторинга СЦТВ С-2000 позволяет вести круглосуточный мониторинг качества вещания цифровых мультиплексов во всех регионах РФ с накоплением измеренных данных за период до нескольких лет.

Комплекс С-2000 позволяет осуществлять как мониторинг параметров цифрового тракта (мониторинг радиочастотных параметров, мониторинг структуры и синтаксиса цифровых потоков MPEG-TS и T2-MI), так и мониторинг наличия недопустимых искажений изображения и звука в программах цифровых мультиплексов.

Постоянный мониторинг распространяемого телевизионного сигнала с использованием средств измерений (СИ), входящих в Госреестр СИ РФ и соответствующих 102 ФЗ, позволяет в случае необходимости вести эффективную претензионную деятельность с компаниями-вещателями и надзорными органами.

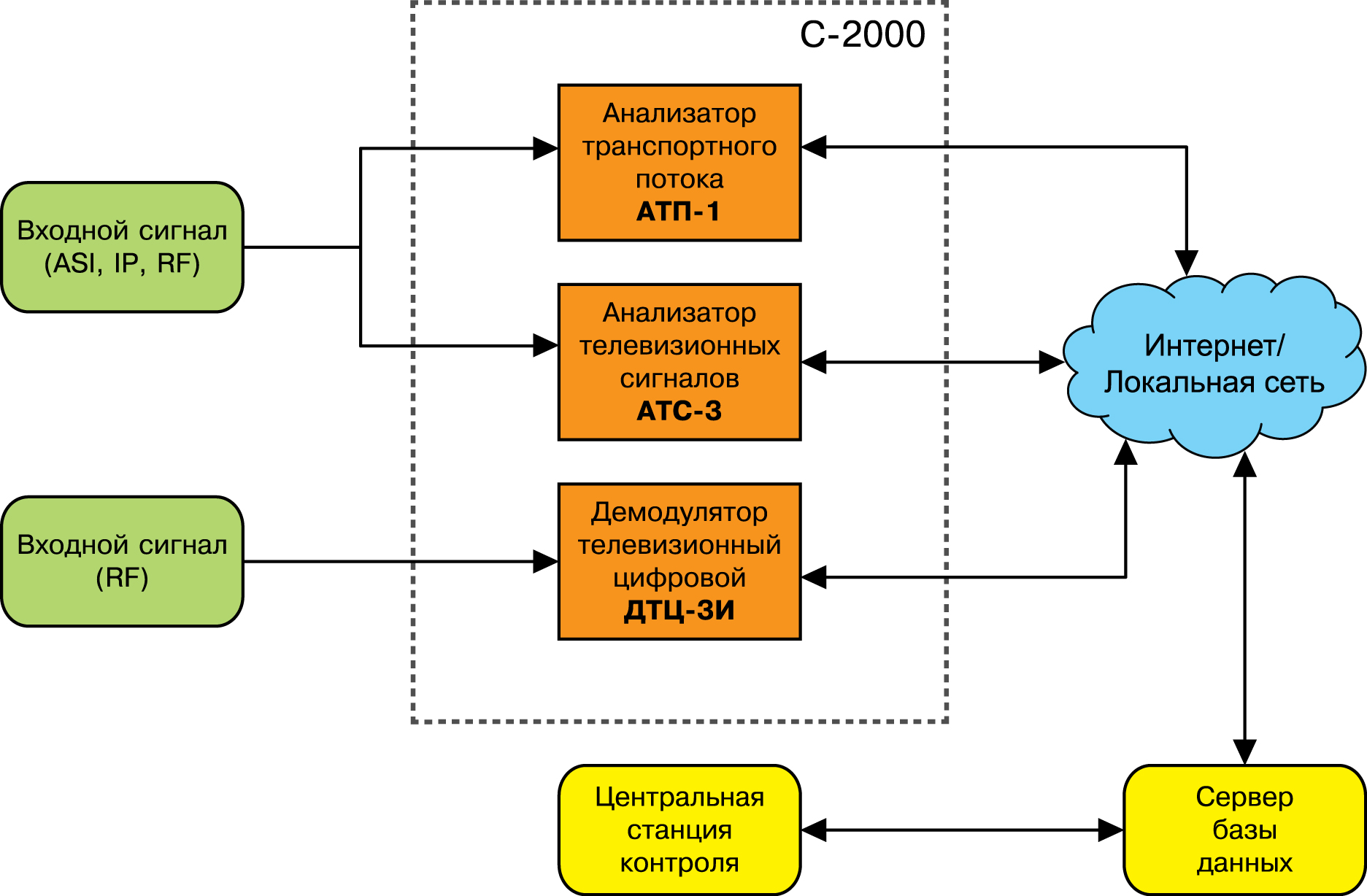

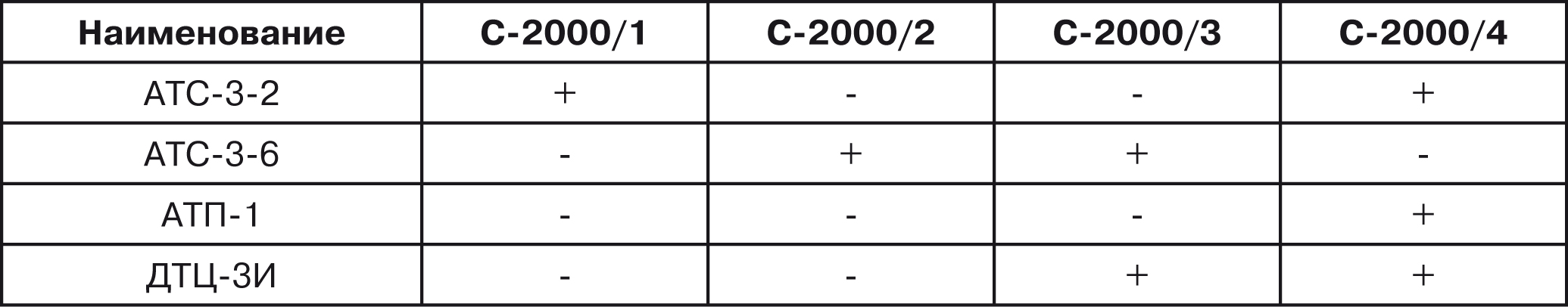

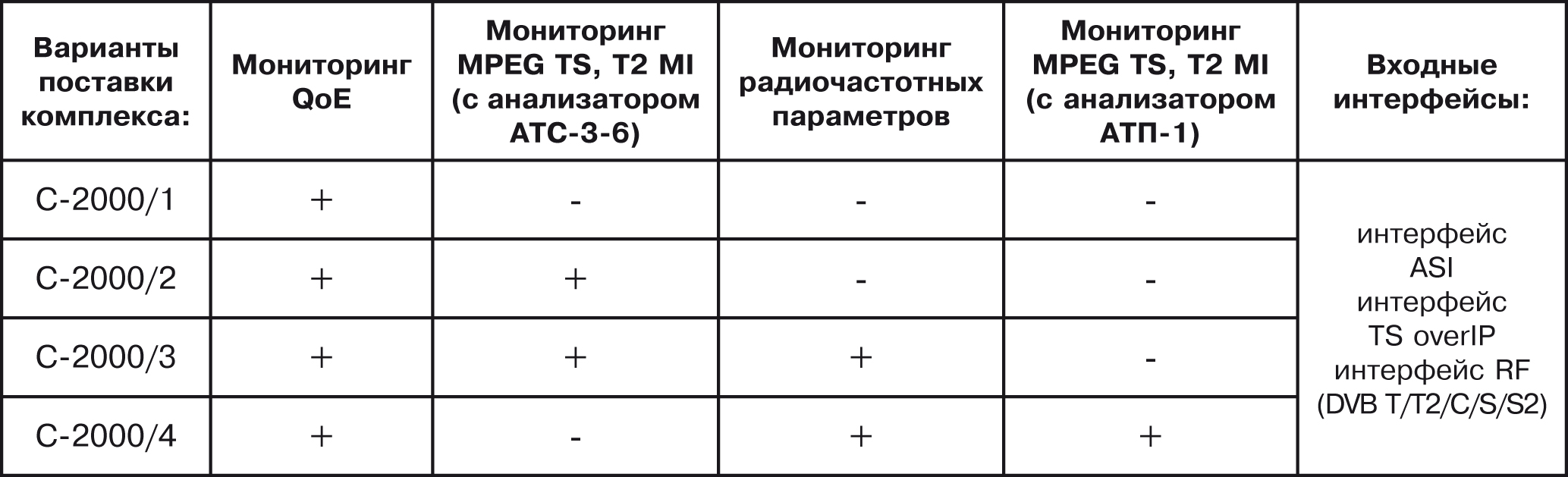

Комплекс измерительного оборудования С-2000 включает в себя (опционально):

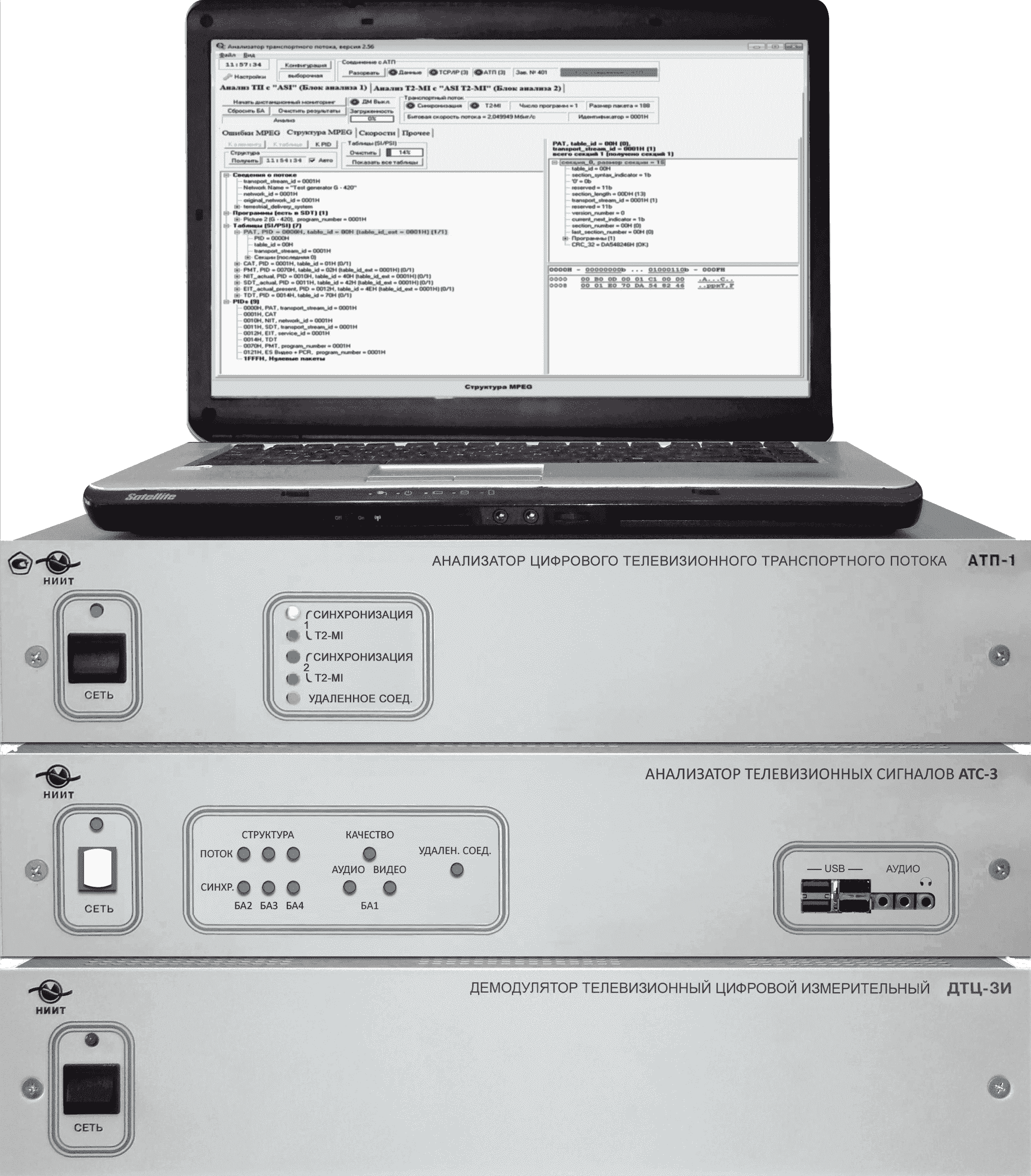

• Анализатор телевизионного сигнала АТС-3
  Анализатор обеспечивает автоматический анализ параметров сети цифрового ТВ вещания. Функционал прибора позволяет в реальном времени оценивать качество передаваемых цифровых ТВ программ с одновременным использованием двух методов:
  • Quality of Service, QoS - мониторинг цифровых потоков MPEG TS и T2 MI, содержащих программы транслируемого мультиплекса, в соответствии с Руководством ETSI TR 101290,
  • Quality of Experience, QoE - анализ изображения и звука в ТВ программах, передаваемых в мультиплексе, на предмет наличия в них искажений и артефактов, влияющих на восприятие ТВ программ телезрителем.
• Анализатор транспортного потока АТП-1;
  Анализатор АТП-1 позволяет производить автоматизированный контроль параметров цифровых телевизионных транспортных потоков в режиме реального времени с детальным анализом измерительной информации, статистической обработкой, графическим представлением и протоколированием. Результаты измерений отображаются в «дружелюбном», интуитивно понятном интерфейсе пользователя.
• Измерительный демодулятор DVB-T2 ДТЦ-3И;
  Демодулятор предназначен для прецизионной демодуляции и измерения параметров радиосигналов стандарта DVB-T2.
• Сервер базы данных с установленным ПО
  Серверное ПО позволяет осуществлять накопление и статистическую обработку данных, получаемых от анализаторов АТС-3 и АТП-1 и демодулятора ДТЦ-3И, установленных на объектах контроля.
  ПО сервера базы данных предоставляет возможность эксплуатационному персоналу получать информацию о качестве распространения цифровых ТВ сигналов в регионах страны, обеспечивает простой и оперативный доступ к измеренной информации c любого устройства, подключенного к сети Интернет, позволяет персоналу немедленно реагировать на происходящие сбои и принимать меры по их своевременному устранению.

Измерительное оборудование, входящее в состав комплекса, полностью соответствует требованиям к измерительным приборам, указанным во «Временных правилах технической эксплуатации средств цифрового телевизионного вещания в стандарте DVB-T2» (ПТЭ СЦТВ DVB-T2). Кроме того, анализатор телевизионного сигнала АТС-3, входящий в состав комплекса измерительного оборудования, позволяет автоматизировать процесс оценки качества изображения и оценки качества звукового сопровождения (Приложение Б ПТЭ СЦТВ DVB-T2) и, таким образом, обеспечивает автоматический контроль для служб технического контроля.

Отличительные особенности:

• Автоматический контроль качества цифрового ТВ вещания 24 часа 7 дней в неделю. Благодаря автоматизации процесса обнаружения искажений достигается существенный прогресс в области повышения эффективности проводимых измерений, снижения влияния человеческого фактора, снижения количества незарегистрированных искажений и сбоев в процессе вещания;

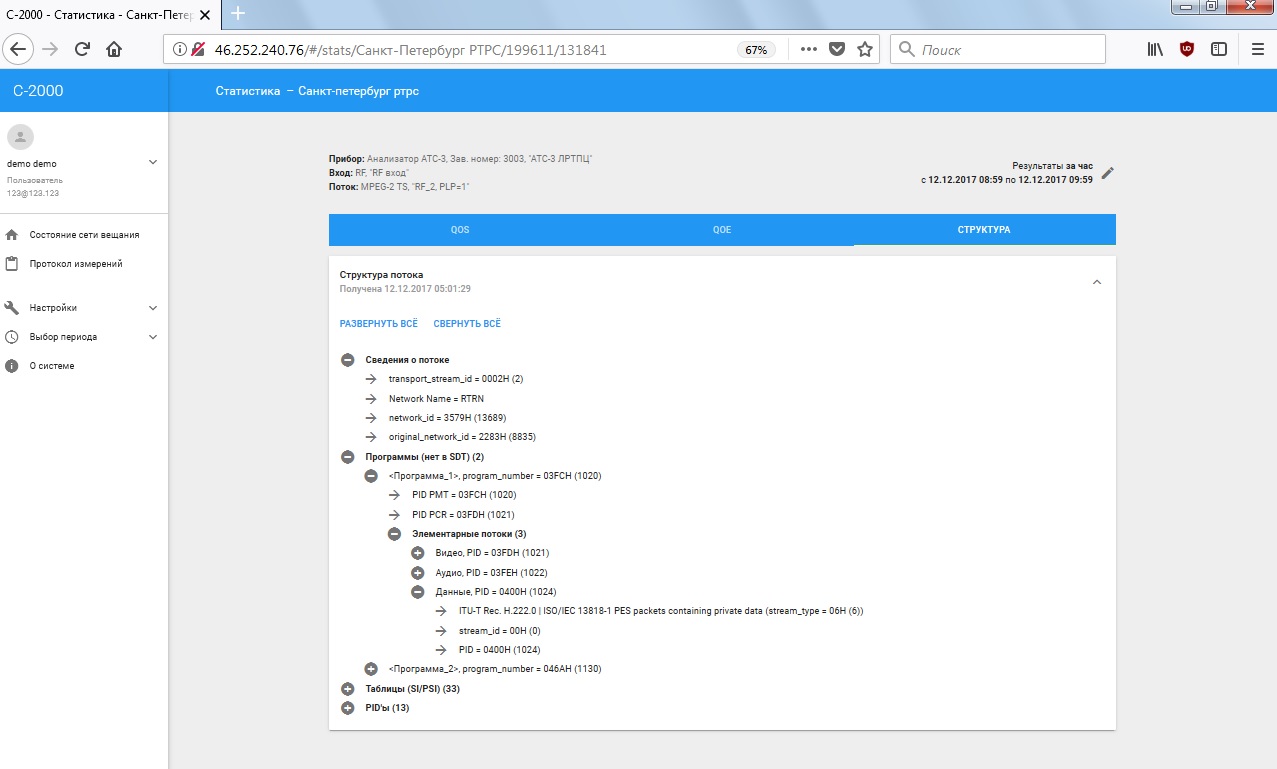

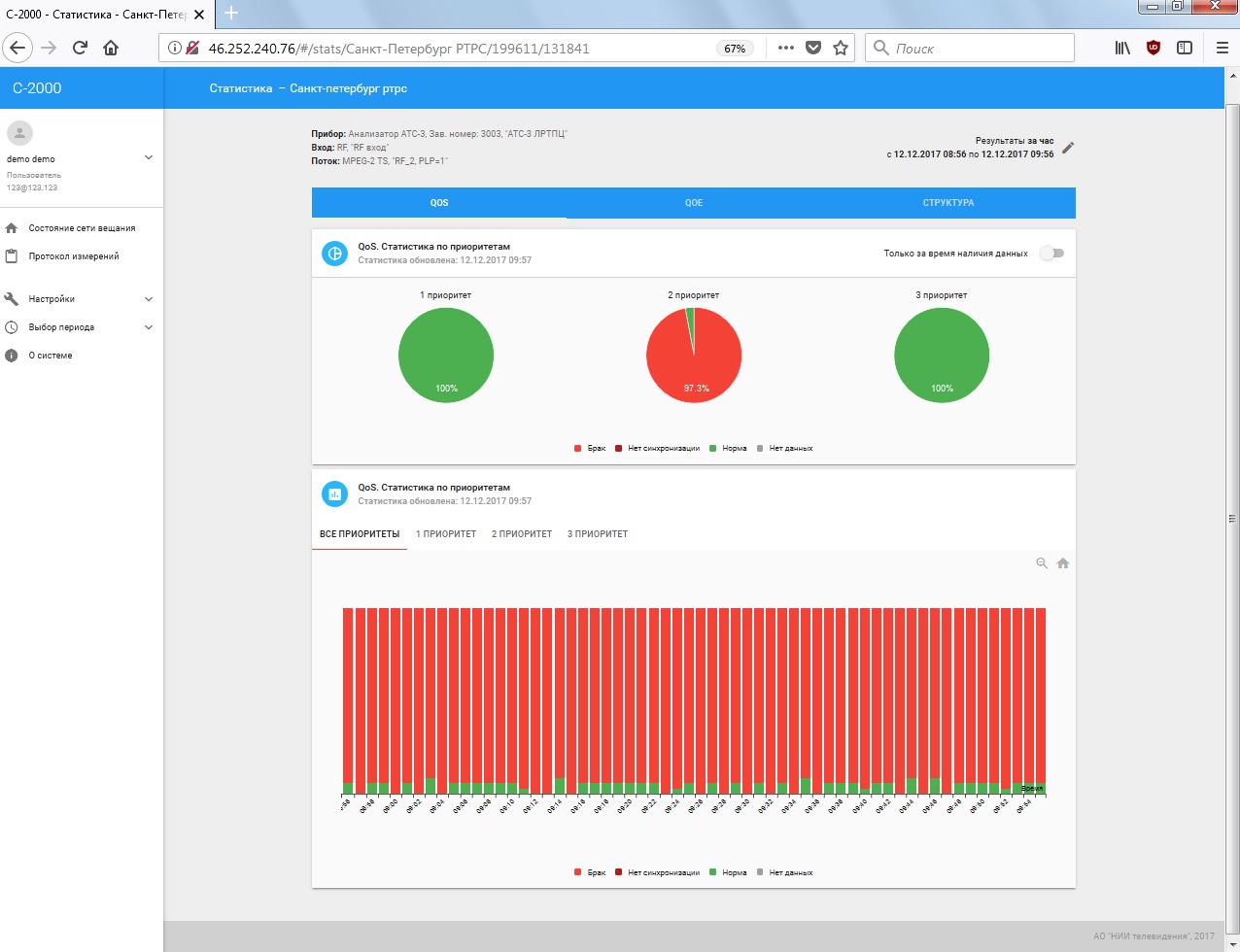

• Отображение результатов мониторинга структуры и синтаксиса цифровых потоков (MPEG-2 TS и T2-MI) – QoS;

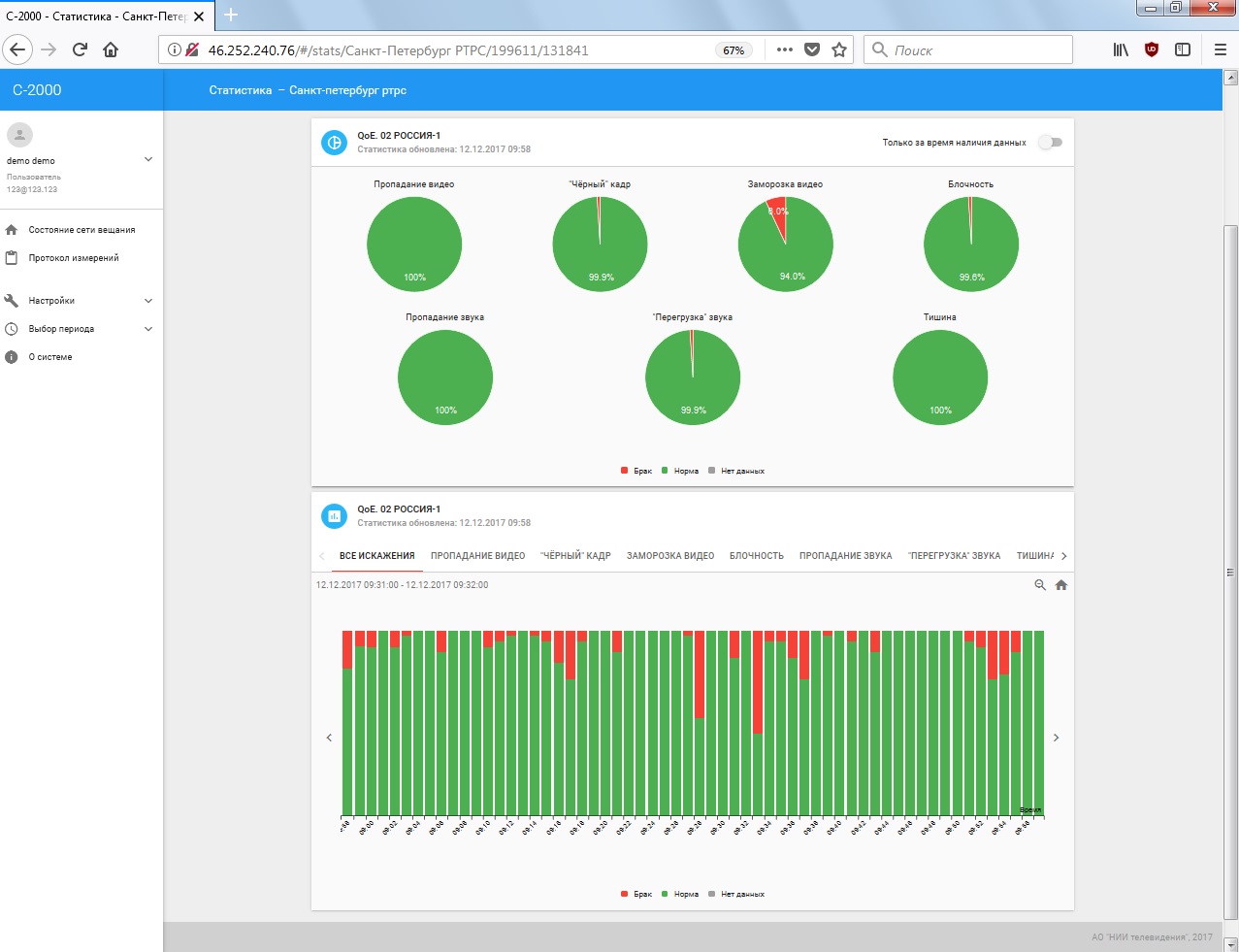

• Отображение результатов мониторинга наличия недопустимых искажений изображения и звука в цифровых ТВ программах – QoE;
• Получение информации о влиянии сбоев и ошибок в канале связи на качество изображения и звука в цифровых ТВ программах;

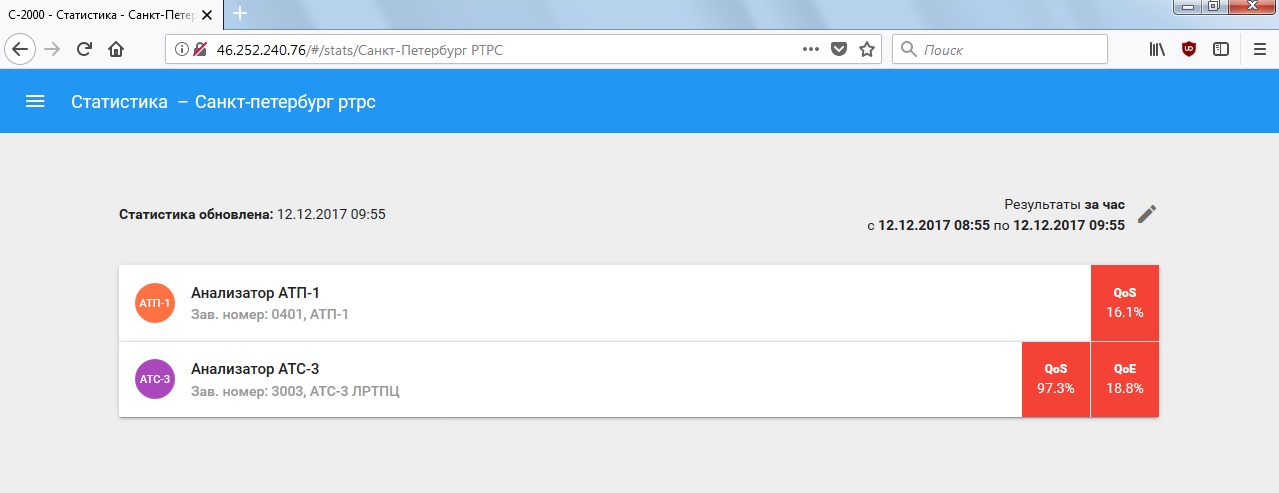

• Хранение и отображение результатов мониторинга QoS и QoE более чем в 100 объектах контроля (населённых пунктов) за период до нескольких лет;
• Отображение результатов измерений в «дружелюбном», интуитивно понятном интерфейсе пользователя. Простой и оперативный доступ к информации о качестве телевизионного вещания в регионах страны;

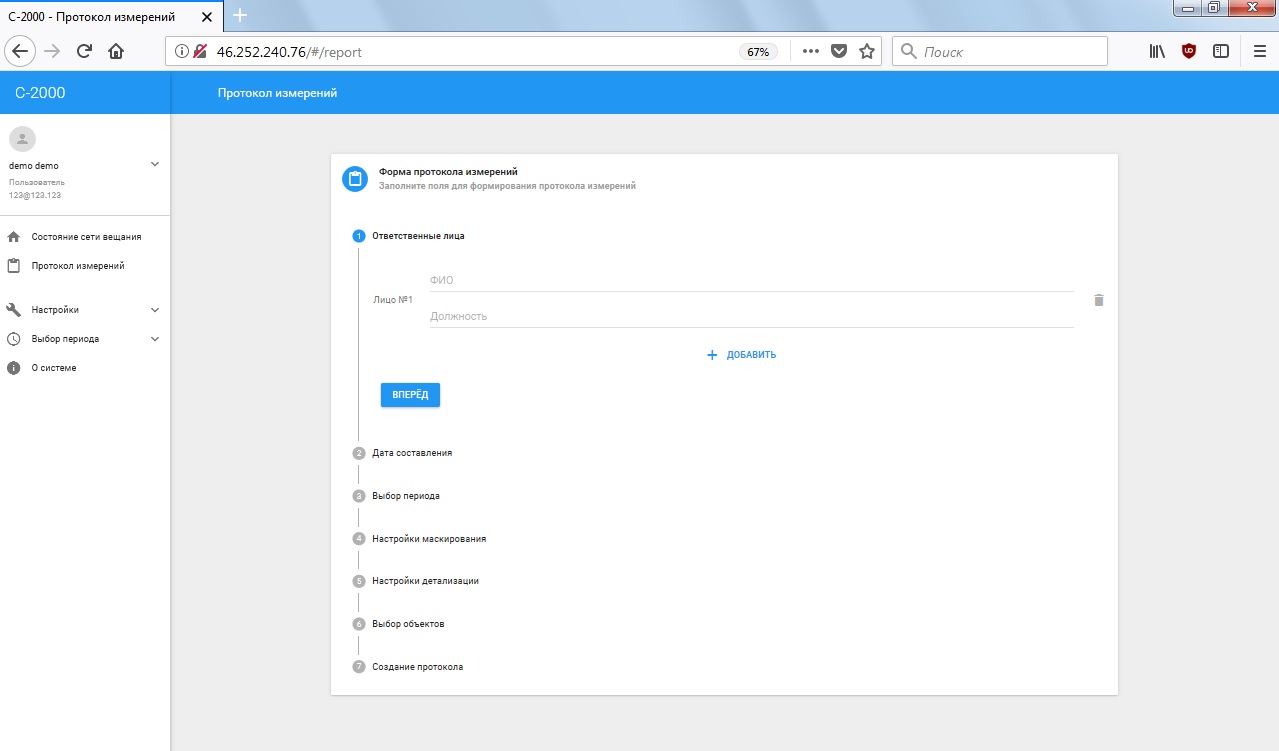

• Автоматическое формирование протоколов результатов мониторинга качества цифрового ТВ вещания за необходимый интервал времени.

Измерительное оборудование, входящее в состав комплекса С-2000, прошло испытания с целью присвоения типа средств измерений и включено в Государственный реестр средств измерений РФ.
